GS8555-EX 一進二出頻率轉換隔離式安全柵

頻率轉換隔離式安全柵，將危險區的頻率信號根據用戶設定的量程線性轉換成0/4-20mA（或0/1-5V），從危險區隔離傳輸到安全區輸出。該產品具有一路繼電器報警輸出。該產品需要獨立供電，電源、輸入和輸出三隔離。

通道數:

一進二出

輸入:

頻率(0.1~100kHz)

配電:

無

輸出:

0~20mA

4~20mA

0~5V

1~5V

供電方式:

24VDC

電源連接方式:

端子供電

特殊功能:

繼電器報警輸出

GS8555-EX

Product details

Technichal Data

Accessories

Download

點擊谘詢

contrast

enquire

一進二出頻率轉換隔離式安全柵

一進二出頻率轉換隔離式安全柵

一進二出頻率轉換隔離式安全柵

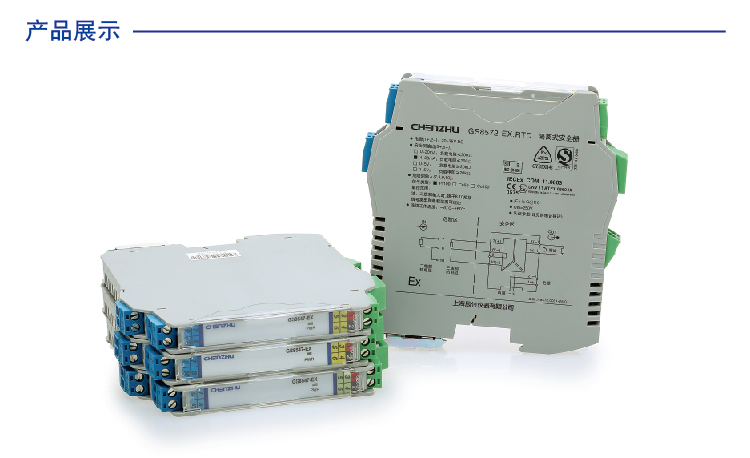

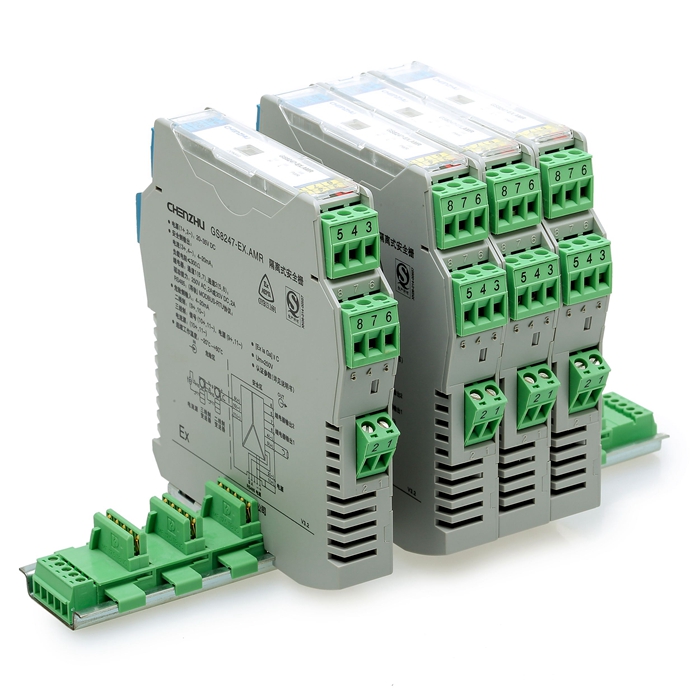

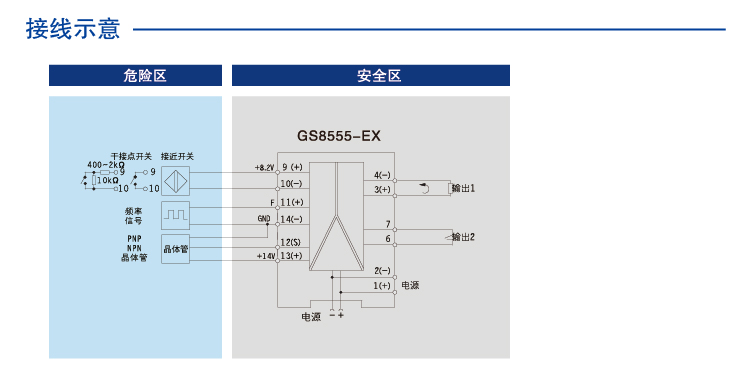

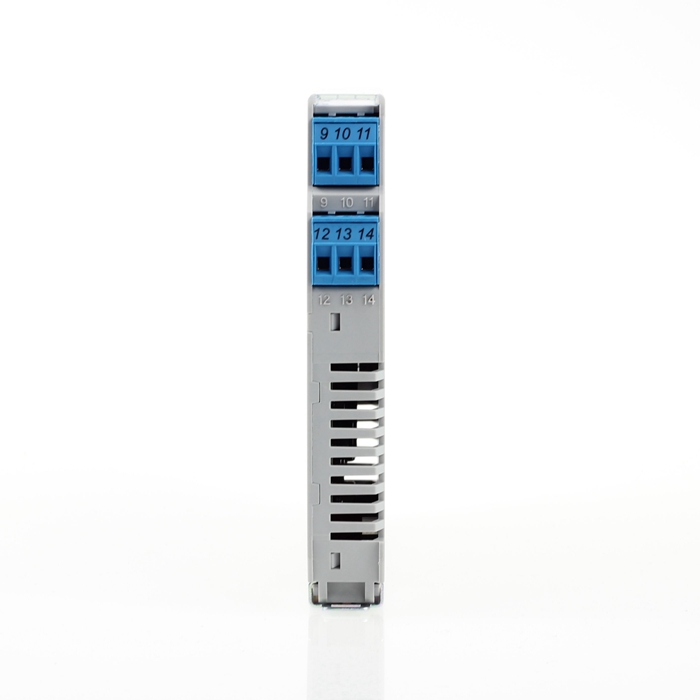

可插拔接線端子

一進二出頻率轉換隔離式安全柵

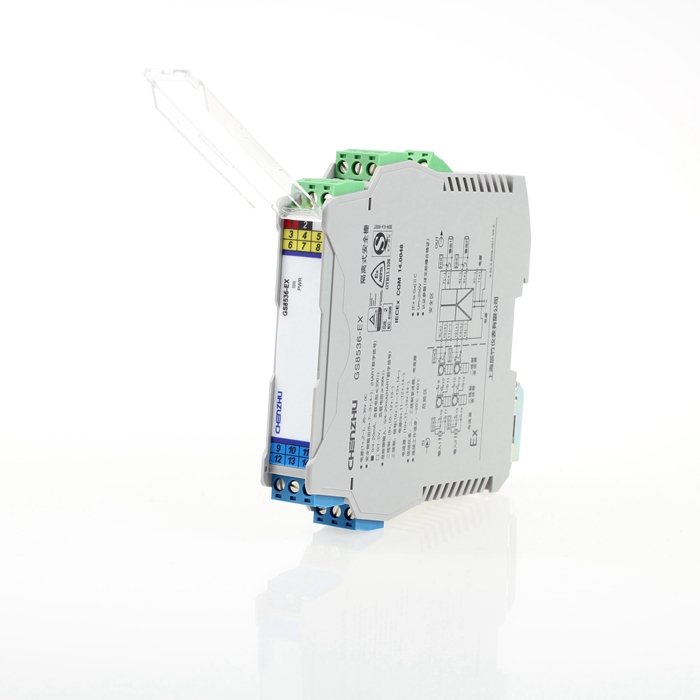

安裝與拆卸

CHENZHU EPLAN GS8555-EX.edz

CZBPS-C-17.5GS8500-EX係列

總線連接器 17.5mm產品適用

適用於GS8500-EX/GS8200-EX係列隔離式安全柵中具有總線供電功能的17.5mm厚度產品。需在訂貨時指定，並選擇總線供電模塊配套使用。總線供電模塊包括：1.總線連接器 2.總線連接器正向插頭 3.總線連接器反向插頭；

Enquire

CZBPS-F1GS8500-EX係列

總線連接器正向插頭（GS8500-EX係列適用）

適用於GS8500-EX係列隔離式安全柵具有總線供電可選功能的產品。需在訂貨時指定，並選擇總線供電模塊配套使用。總線供電模塊包括：1.總線連接器；2.總線連接器正向插頭；3.總線連接器反向插頭

Enquire

CZBPS-B1GS8500-EX係列

總線連接器反向插頭（GS8500係列適用）

適用於GS8500-EX係列隔離式安全柵中具有總線供電功能的產品。需在訂貨時指定，並選擇總線供電模塊配套使用。總線供電模塊包括： 1.總線連接器正向插頭；2.總線連接器反向插頭；3.總線連接器

Enquire

GS8500-B2GS8500-EX係列

冗餘供電模塊

GS8500-B2冗餘供電模塊實現二路24V電源輸入，一路24V電源輸出給安全柵進行總線供電。

Enquire

基本參數

輸入數據

輸出數據

電源

尺寸

外殼

產品認證

認證標準

安全數據（EX）

EMC數據

使用環境

連接參數

安裝

Technichal Data

Generate PDF

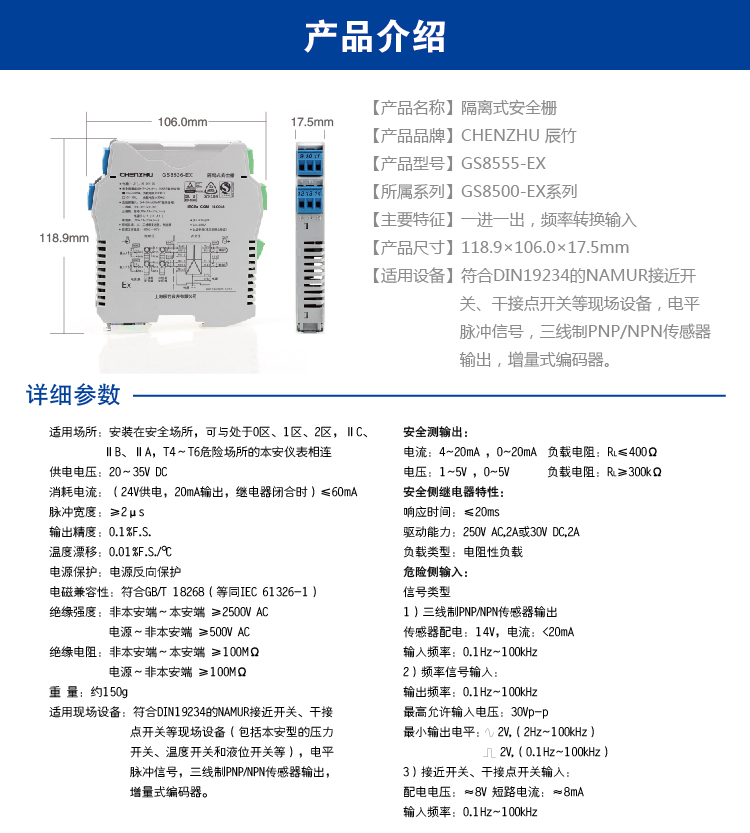

基本參數

通道數	1進1出
絕緣強度	非本安端~本安端≥2500V AC,電源~非本安端≥500V AC
絕緣電阻	非本安端~本安端≥100MΩ,電源~非本安端≥100MΩ
電磁兼容性	符合IEC 61326-1(GB/T 18268)
防爆標誌	[Ex ia Ga]ⅡC; [Ex ia Da]ⅢC
重量	約150g
連接的現場設備	符合DIN19234的NAMUR接近開關、幹接點開關等現場設備（包括：本安型的壓力開關、溫度開關和液位開關等）; 電平
適用場所	安裝在安全場所，可與最高處於0區 IIC，20區，IIIC 危險場所的本安儀表連接
轉換精度	0.1% F.S
響應時間	繼電器:響應時間≤20ms
溫度漂移	0.01% F.S./℃

輸入數據

輸入信號	PNP;NPN;頻率信號;接近開關;幹接點開關
PNP / NPN晶體管	三線製PNP/NPN傳感器輸出：傳感器配電：14V, 電流:<20mA;輸入頻率：0.1Hz～100kHz
脈衝寬度	≥2μs
開關、接近開關	配電電壓：≈8V; 短路電流：≈8mA;輸入頻率：0.1Hz～100kHz
頻率脈衝信號	輸入頻率：0.1Hz～100kHz;最高允許輸入電壓：30Vp-p
短路電流	接近開關、幹接點開關輸入：≈8mA

輸出數據

輸出信號	0～20mA;4～20mA;0～5V;1～5V
電壓輸出負載電阻	≥300kΩ
電流輸出負載電阻	≤400Ω
負載類型	電阻負載
報警指示	ALM黃燈亮:輸入信號高於報警高位值(含死區值)時; ALM紅燈亮:輸入信號低於報警低位值(含死區值)時亮; ALAM燈

電源

供電電壓（Ue）	20～35V DC
電源保護	電源反向保護
消耗電流	（24V供電，20mA輸出、繼電器閉合時）≤60mA
供電方式	獨立供電
電源連接方式	端子供電

尺寸

深度	118.9mm
高度	107.6mm
寬度	17.5mm

外殼

品牌	德國菲尼克斯定製
材料	PC
防護等級	IP20
阻燃等級	UL94/V0
顏色	灰

產品認證

認證

NEPSI

認證標準

CCC	[Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20

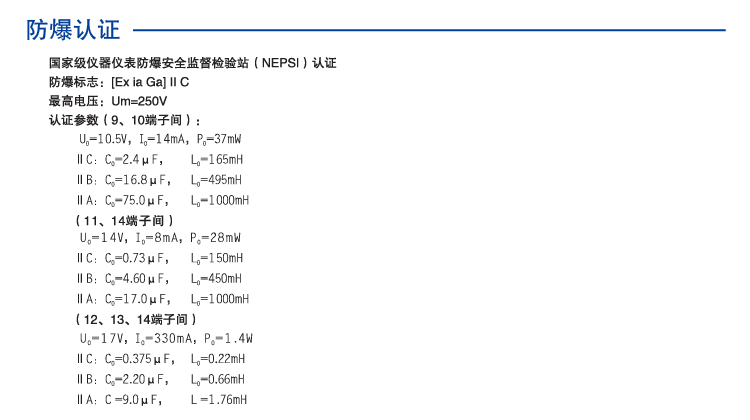

安全數據（EX）

最高電壓Um	250V
最大輸出電壓Uo	10.5V(9,10端子間);14V(11,14端子間);17V(12,13,14端子間)
最大輸出電流Io	14mA(9,10端子間);8mA(11,14端子間);330mA(12,13,14端子間)
最大輸出功率Po	37mW(9,10端子間);28mW(11,14端子間);1.4W(12,13,14端子間)
ⅡC 最大外部電感Lo	165mH(9,10端子間);150mH(11,14端子間);0.22mH(12,13,14端子間)
ⅡC 最大外部電容Co	2.4μF(9,10端子間);0.73μF(11,14端子間);0.375μF(12,13,14端子間)
ⅡB 最大外部電感Lo	495mH(9,10端子間);450mH(11,14端子間);0.66mH(12,13,14端子間)
ⅡB 最大外部電容Co	16.8μF(9,10端子間);4.60μF(11,14端子間);2.20μF(12,13,14端子間)
ⅡA 最大外部電感Lo	1000mH(9,10端子間);1000mH(11,14端子間);1.76mH(12,13,14端子間)
ⅡA 最大外部電容Co	75.0μF(9,10端子間);17.0μF(11,14端子間);9.0μF(12,13,14端子間)

EMC數據

電快速瞬變脈衝群抗擾度	依據標準:IEC 61326-1;A級
浪湧(衝擊)抗擾度	依據標準:IEC 61326-1;B級
射頻電磁場輻射抗擾度	依據標準:IEC 61326-1;符合基本要求
靜電放電抗擾度	依據標準:IEC 61326-1;A級
射頻場感應的傳導騷擾抗擾度	依據標準:IEC 61326-1;符合基本要求

使用環境

連續工作溫度	-20℃~+60℃
貯存溫度	-40℃~+80℃
相對濕度	10%~90%
環境要求	周圍環境中不得有強烈振動、衝擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易

連接參數

剛性導線可用橫截麵範圍	0.5~2.5mm²
柔性導線可用橫截麵範圍	0.5~2.5mm²
最小導線橫截麵AWG	12
最大導線橫截麵AWG	24
剝線長度	8mm
螺紋	M3
連接方式	螺釘連接
最小緊固扭矩	0.5 Nm
最大緊固扭矩	0.6 Nm
